建築PCa(高層ビル用柱・梁)

播磨工場では、柱・梁を中心とした建築用プレキャストコンクリート(PCa)部材の設計、製作を行っております。

PCa部材が多く採用される超高層タワーマンションのみならず、病院、学校、スタジアム等でのPCa部材の設計、製作の実績も多数有し、大阪を中心に東は名古屋、西は広島まで出荷しています。

プレキャストコンクリートを製作することにより、建築業界における深刻な人材不足、高年齢化を解消し、現場の生産性の向上と安全性の確保に貢献します。

建築PCa用コンクリートは、財団法人日本建築総合試験所による生産技術性能証明を取得。
120N/㎟までの高強度コンクリートに対応します。

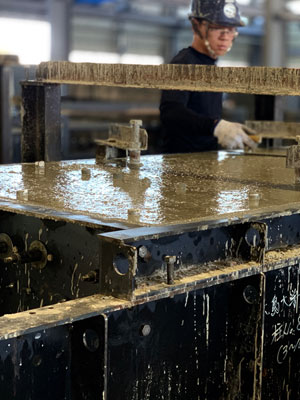

専門技術を持つPC工場で製造されたプレキャストコンクリート(PCa)は、高品質・高精度な製品を実現することができます

PCa工法とは

PCa工法とは、建築構造部材を専門工場であらかじめ製造して現場へ搬入し、クレーンなどで組み立てる工法です。

専門技術を持つPC工場で製造される製品は安定した品質を確保できるとともに、現場ではPCa部材を組み立てるだけでよいので、工期の短縮を図ることができ、現場での作業省力化・熟練工不足への対応をすることができます。

プレキャストコンクリート柱・梁部材の結合方式

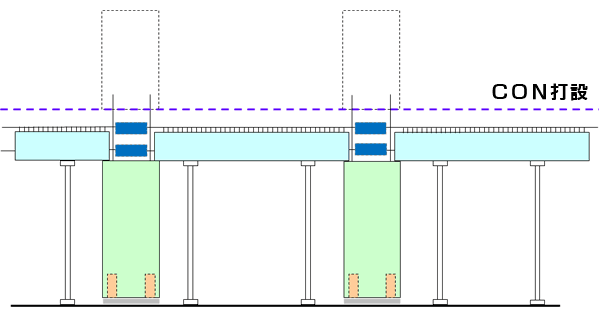

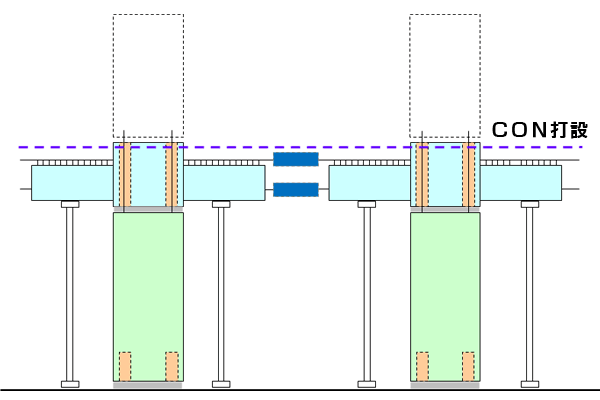

■パネルゾーンジョイント方式

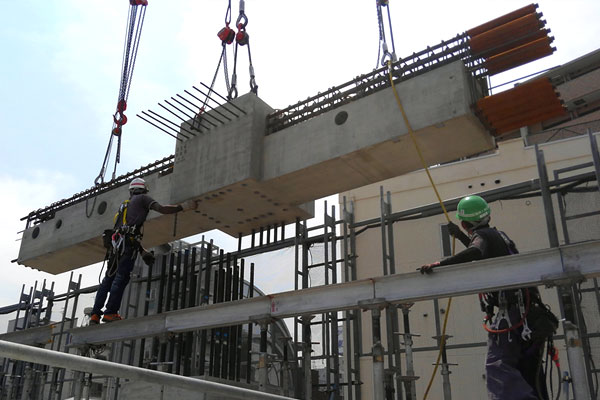

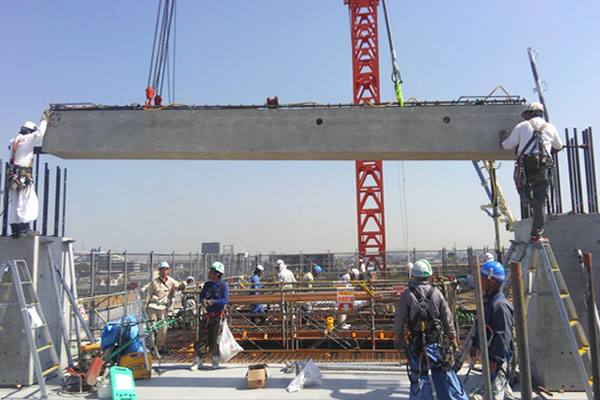

【パネルゾーンジョイント方式実例】
【ジョイント平面図】

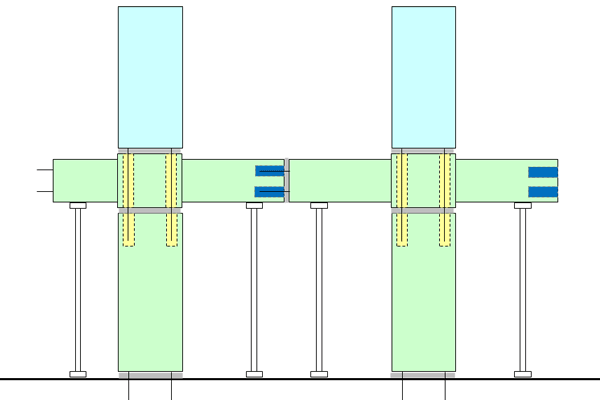

■センタージョイント方式

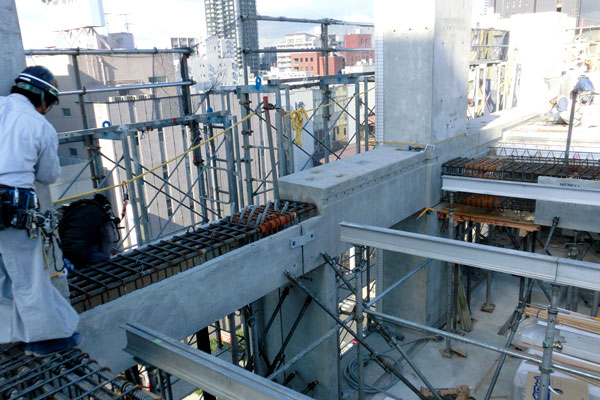

【センタージョイント方式実例】
【ジョイント平面図】

■逆刺センタージョイント方式

【逆刺センタージョイント方式実例】
【ジョイント平面図】
※センタージョイント方式と共通

製品事例紹介

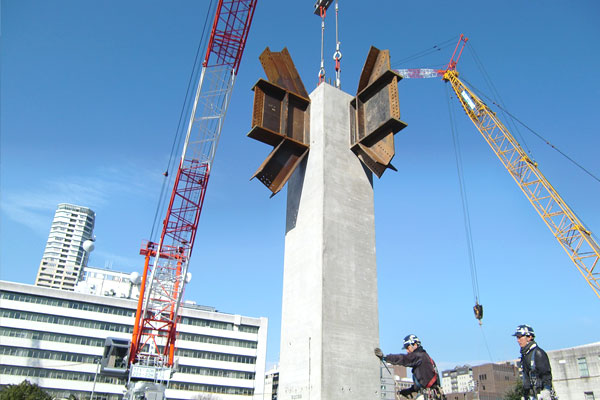

鉄骨打ち込み柱

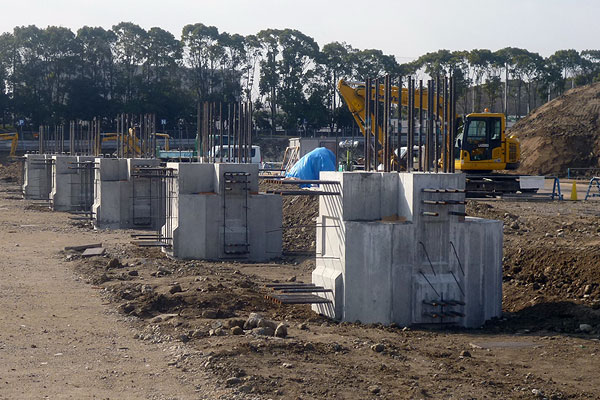

フーチング
100Nメガ柱+段梁セット

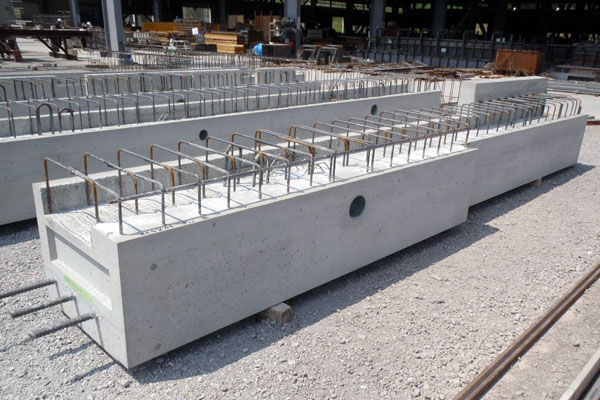

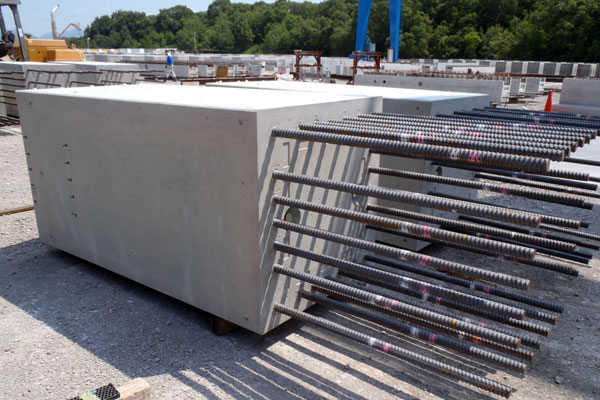

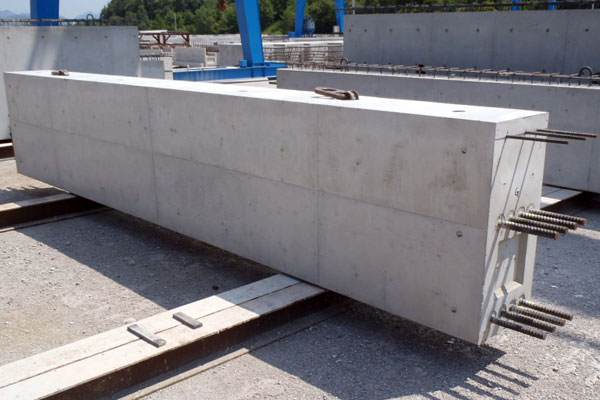

梁(フルPC)

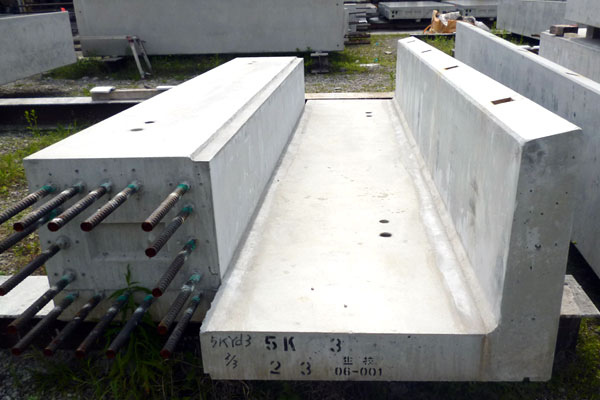

梁(ハーフPC)

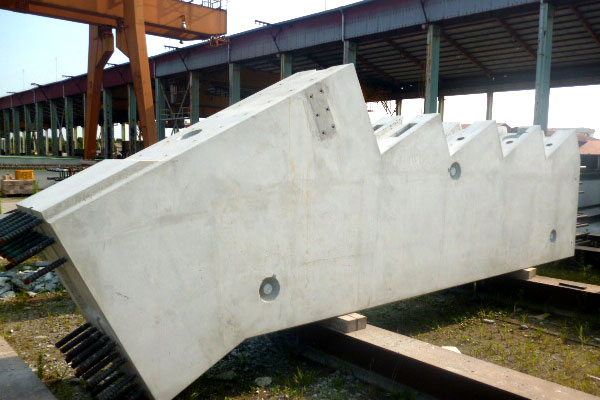

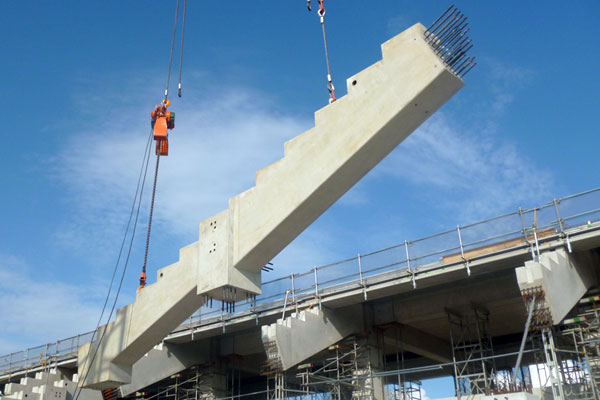

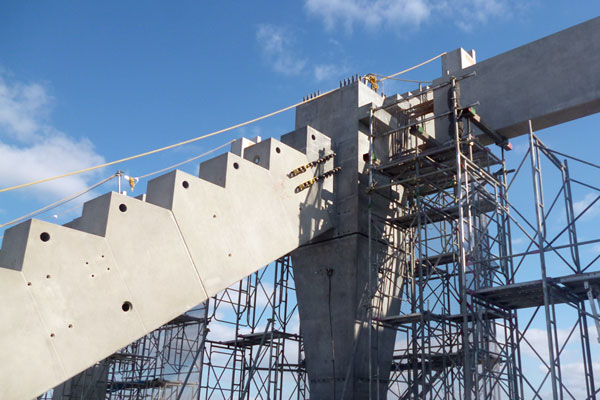

段梁
段梁

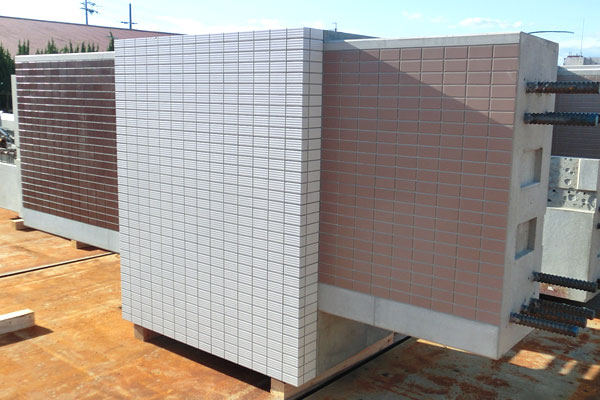

タイル打込み

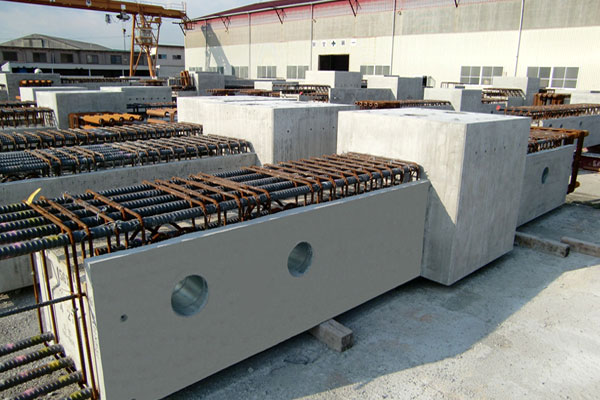

仕口一体梁

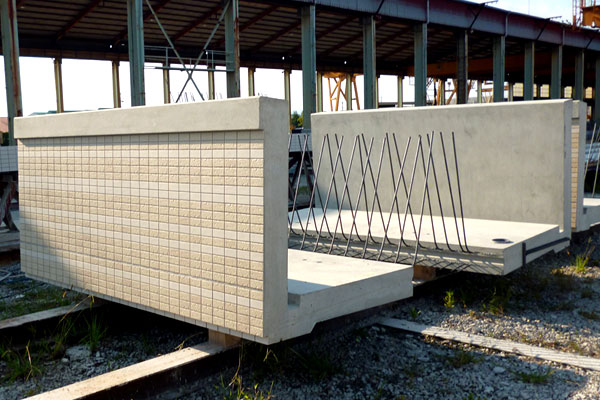

バルコニー(フルPC)
バルコニー付小梁

建築構造部材向けPCaコンクリート製品

「建築構造部材プレキャストコンクリート製品に用いるコンクリート生産技術性能証明」を取得し、当社が製造するプレキャストコンクリート製品の生産技術、および品質管理に関する高い信頼性を証明しています。

- 生産技術性能証明 -
設計基準強度 : 36N/mm2 ~ 80N/mm2
【早強ポルトランドセメント+高炉スラグ微粉末4000】
設計基準強度 : 80N/mm2 ~ 120N/mm2
【シリカフュームプレミックスセメント】
GBRC生産技術性能証明書
第06-001号 改4
生産技術証明書

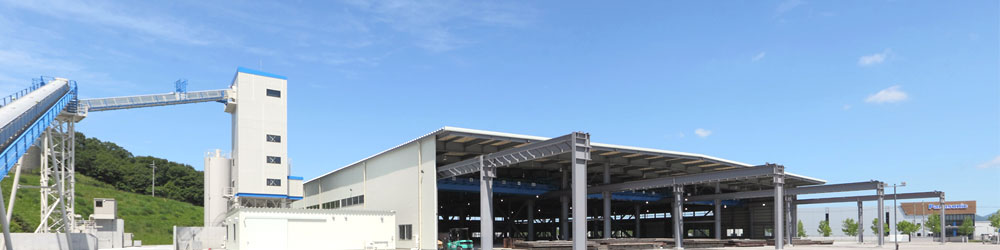

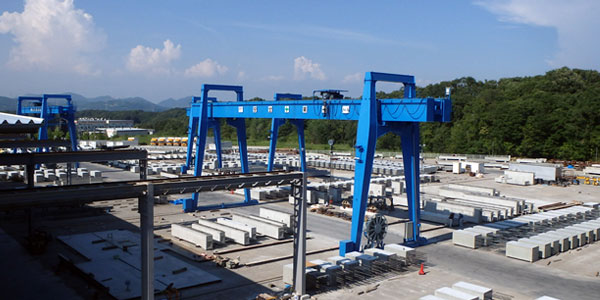

主要工事設備

工場敷地面積 約 44,000 m2
建築面積 約 7,044 m2
ストックヤード 約 12,150 m2
運搬設備

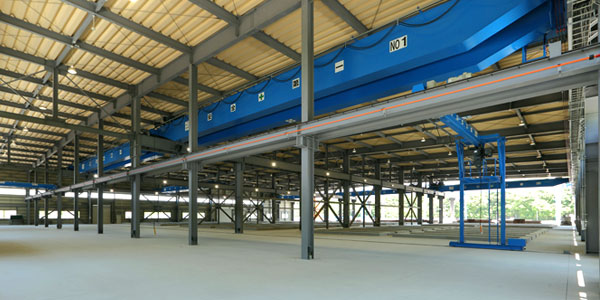

天井走行クレーン 20t2 基
15t2 基
10t2 基
5t1 基
2.8t1 基
半門型クレーン 2.8t1 基

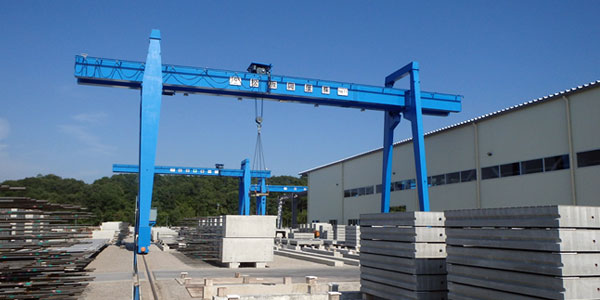

門型クレーン 20t1 基
15t3 基
製造設備
バッチャーミキサー 日工株式会社製 強制二輪ミキサー1 基

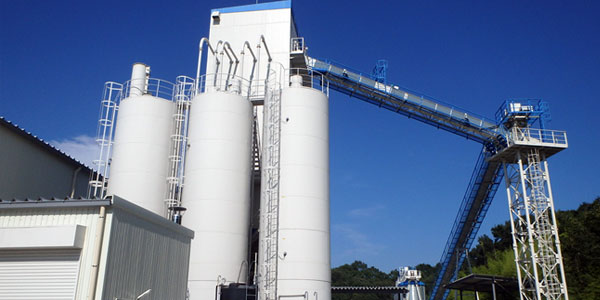

セメントサイロ 100t1 基
100t 二分割(70t・30t)1 基
100t 二分割(50t・50t)1 基

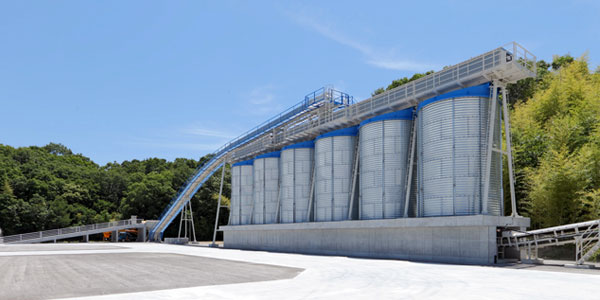

骨材コルゲートサイロ 175t6 基

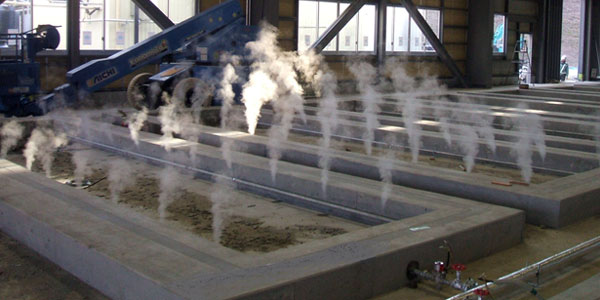

養生設備
ボイラー 小型貫流ボイラー 1.0t用4 基

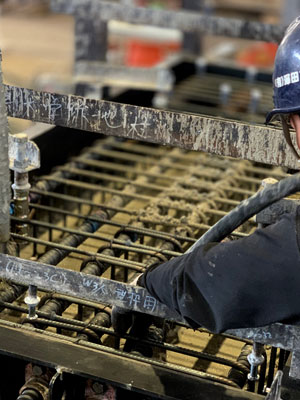

鉄筋加工設備
鉄筋組立ヤード 1,488 m2
ベンダー 1 基
切断機 1 基
資材置場
屋内資材置場 720 m2

取扱工場

播磨工場
〒673-1341
兵庫県加東市南山6丁目3-12
TEL: 0795-47-1200TEL: 0795-47-1200
