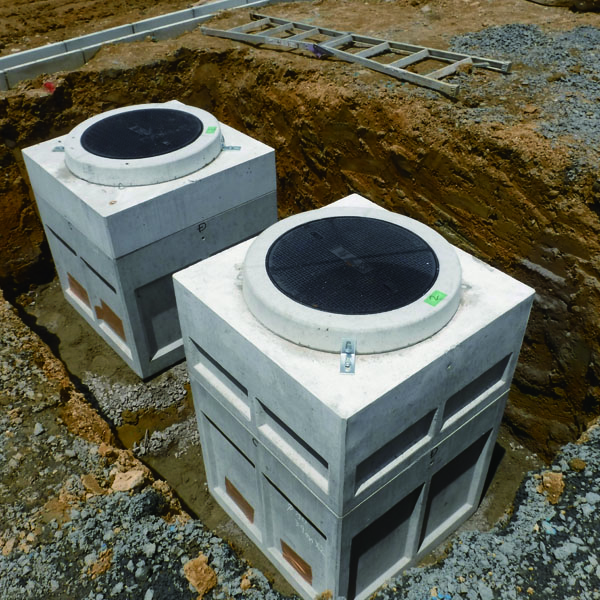

電気用ハンドホール

電気用ハンドホール
取扱地域 東海
※取扱地域の詳細は各営業所までお問い合わせ下さい。

製品の特長

□ハンドホールの構造

 ・設計荷重はすべてT-25 で設定しています。

□ハンドホールの機能

 ・各面に配管用ノックアウトを設けてあります。現場での加工が容易に出来ます。
 ・各面に保護キャップ付きインサート(M12-@400) を埋め込んであります。
  ( ステップや金物の取付が簡単に出来ます。)
 ・底部には水抜き栓が取付けてあります。水位が低い場所は水抜穴に、水位の高い場所には、
  止水ボルトで塞ぐことが出来ます。
 ・接合面は凹凸の噛み合せ形状になっています。施工の際にズレなく作業出来ます。
  さらにブチルゴム系シール剤もしくは、エポキシ系樹脂接着剤の使用により、防水処理が
  可能になります。

□ハンドホールの鉄蓋

 ・高さ調整金具(L 型金具)を使用することで、微妙なレベル勾配調整が可能になります。
 ・多種類の受枠(コンクリート巻き・舗装用・角枠等)・高さ調整リングがあり、
  設置状況に合わせた施工が出来ます。
 ・盗難防止用鎖を標準装備しています。

カタログ ダウンロード

カタログ名 更新日
情報BOX・ハンドホール 東海版 2020.04 pdf

CADデータ ダウンロード

製品名 / 取扱地域 更新日 PDF
DWG
SFC
ハンドホール
東海
2020.04 pdf_dl dwg_dl sfc_dl
